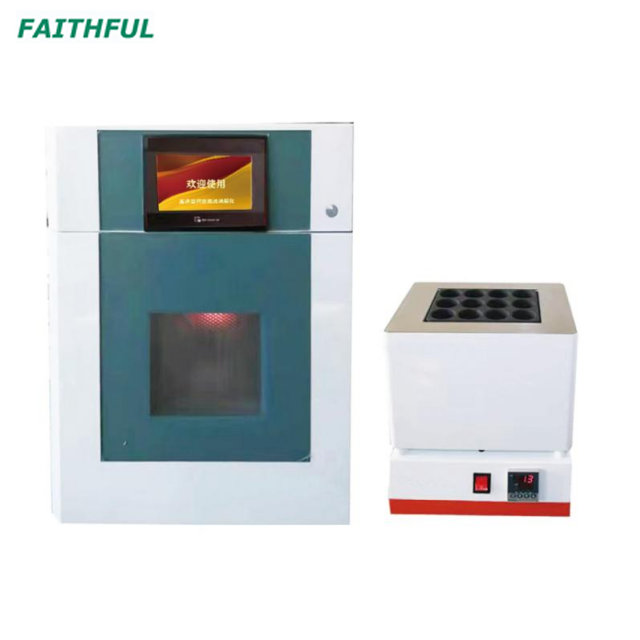

نظام الهضم بالميكروويف

بيئة العمل:

1. جهد التشغيل: 220 فولت ± 10%

2. درجة حرارة التشغيل: 5-40 درجة مئوية

3. رطوبة التشغيل: 15-80%

الوحدة الرئيسيةالمعلمات：

مصدر الطاقة: 220-240 فولت تيار متردد 50/60 هرتز 8 أمبير؛

         تردد الميكروويف: 2450 ميجا هرتز؛

         إجمالي قوة التثبيت: 2800 واط ；

  (1) متطلبات الطاقة: 220 فولت تيار متردد 50 هرتز 15 أمبير؛

(2) مصدر الميكروويف: مغناطيسين (إجمالي الطاقة 2 × 1800 وات)، مصدر احترافي للميكروويف، مصدر طاقة للميكروويف من الدرجة الصناعية، يختلف عن مصدر طاقة فرن الميكروويف المنزلي.

*(3) طاقة خرج الميكروويف: 0~1800 واط؛

*(4) وضع تشغيل الميكروويف: انبعاث ميكروويف مستمر وغير نابض، طاقة 0-100% أوتوماتيكية بالكامل وقابلة للتعديل باستمرار، دقة التحكم: ±1 وات

(5) توحيد الميكروويف: تصميم دليل موجي عمودي ثنائي الاتجاه، تكنولوجيا إخراج ثلاثية الأبعاد، مطابقة تردد الطاقة التوافقي لتحقيق توحيد المجال العالي؛

*(6) تجويف الميكروويف: حجم التجويف 66 لتر، غرفة ميكروويف عالية القوة ومقاومة للتآكل من خلال تجويف من الفولاذ المقاوم للصدأ بدرجة 316 مع لحام سلس، طلاء تيفلون (PTFE) مضاد للتآكل ومقاوم لدرجات الحرارة العالية؛

باب الفرن من الفولاذ المقاوم للصدأ: باب الفرن من الفولاذ المقاوم للصدأ بدرجة 316 مع نافذة مراقبة.

يتكون السكن من مواد مقاومة للتآكل ومقاومة للمواد الكيميائية.

(9) باب الأمان: باب فرن منبثق أوتوماتيكي مقاوم للانفجار، تصميم هيكل قناة تدفق تسرب مضاد للميكروويف متكامل. باب الفرن وهيكل القفل يعتمد باب مقاوم للانفجار من الفولاذ المقاوم للصدأ عالي القوة، مغلق دائمًا أثناء التشغيل، لا يمكن فتحه إلا إذا كانت درجة الحرارة والضغط أقل من الأمان لا يمكن فتح الباب، درجة الحرارة فوق 50 درجة مئوية لا يمكن فتح باب الفرن.

*(10) السلامة والمعايير: يتميز باب الفرن بتصميم عائم عازل يمكنه تحرير الضغط الجزئي عندما يكون ضغط التجويف مرتفعًا جدًا ثم إعادة إغلاقه. كما أن لديها وظيفة إيقاف الطوارئ التلقائي غير الطبيعية ووظيفة الإنذار، عند ظهور الخطر، يمكنها إطلاق تأثير الضغط الجانبي تلقائيًا مقدمًا، وضمان سلامة المشغلين وسلامة هيكل باب الفرن، ونافذة مراقبة مقاومة للانفجار بمساحة كبيرة، وتصميم أمان عازل منبثق، باستخدام نظام فحص ذاتي مزدوج القفل.

   *(11) نظام العادم والتبريد: تم تجهيز التجويف بنظام عادم عالي الطاقة، مما يسمح بتنفيذ التفاعلات المختلفة بشكل مستمر لفترة طويلة في بيئة جيدة التهوية وآمنة وسهلة المراقبة. تستخدم تهوية التجويف مراوح طرد مركزي مقاومة للأحماض وذات تدفق هواء عالي مع حجم عادم لا يقل عن 5 م 3 / دقيقة؛ يحتوي التجويف على وظيفة تبريد الهواء، وتبريد أوعية التفاعل بشكل مستمر، وعرض درجة الحرارة والضغط في الوقت الحقيقي. أثناء عملية الهضم، يزيل الحرارة الزائدة على الفور من الجدار الخارجي لأوعية الهضم، مما يطيل عمر الخدمة. بعد الهضم، والتبريد السريع، يمكن ضبط تدفق الهواء تلقائيًا وفقًا للعملية التجريبية. نظام تبريد سريع، من 180 درجة مئوية إلى 50 درجة مئوية ولا يزيد عن 25 دقيقة.

*(12) تصميم القرص الدوار: دوران مستمر في نفس الاتجاه بزاوية 360 درجة، توزيع موحد للميكروويف، مما يضمن بيئة ميكروويف متسقة لجميع العينات، وتحسين اتساق النتائج التجريبية، ويختلف عن تلف الملحقات الناتج عن الدوران الترددي.

*(13) طريقة التحكم: جهاز Siemens PLC، (التحكم PID) الذي يتم التحكم فيه بواسطة المعالج الدقيق.

(14) شاشة العرض: تصميم شاشة تعمل باللمس، شاشة TFT-LED مقاس 8 بوصات (800 × 480 لون) شاشة عرض كبيرة، تتضمن الشاشة: الضغط، ودرجة الحرارة، والوقت، وطاقة الميكروويف، والخطوات، وما إلى ذلك؛ يتضمن العرض المنحني: درجة الحرارة والضغط مع مرور الوقت، والمنحنيات الصاعدة مع مرور الوقت، وما إلى ذلك.

(15) نظام مراقبة الفيديو: كاميرا مدمجة في التجويف، الوحدة الرئيسية مجهزة بشاشة ملونة تعمل باللمس مقاس 8 بوصة وشاشة مراقبة فيديو ملونة مقاس 8 بوصة، قادرة على عرض المعلمات التجريبية ومنحنيات تغيير درجة الحرارة/الضغط في الوقت الفعلي، مع مراقبة صور العمل الداخلية للتجويف بوضوح، مما يجعل الحالة التجريبية واضحة في لمحة.

(16) مستوى الضوضاء لا يتجاوز 65 ديسيبل. واجهة البيانات: منافذ RS232 و/أو USB. يجب أن يتحكم البرنامج في جميع وظائف النظام، ويتتبع عملية الهضم في الوقت الفعلي، ويخزن هذه المعلومات. برنامج مراقبة عن بعد للهواتف الذكية أو جهاز كمبيوتر يعمل بنظام Windows، برنامج مراقبة عن بعد، يدعم المراقبة عن بعد في الوقت الحقيقي لعملية الهضم، وعرض المعلمات التجريبية، وتلقي معلومات الإنذار.

(17) لغة التشغيل: الصينية المبسطة والإنجليزية والروسية وغيرها. واجهة متعددة اللغات (لغات أخرى متاحة للتبديل، بما في ذلك الإنجليزية والروسية)

*(18) وظيفة الحماية التلقائية: نظام فحص ذاتي به خطأ؛ عندما يفشل نظام التحكم في الضغط والتحكم في درجة الحرارة، سيقوم الجهاز تلقائيًا بقطع انبعاث الميكروويف والإنذار؛

(19) مكتبة الأساليب المضمنة؛ يحتوي الجهاز على مكتبة طرق تطبيق مدمجة، وطرق تسخين المنحدر، ويتم تثبيت الطرق الثلاثة الأحدث للاستخدام الفوري. يمكن للمستخدمين أيضًا تحرير الطرق الجديدة وحفظها وعرضها. يمكن لنظام التحكم تعيين برامج تفاعل متعددة الخطوات، وتخزين طرق متعددة قابلة للتعديل، والاحتفاظ تلقائيًا بآخر 10 ساعات من سجلات العمل والبيانات التجريبية الكاملة.

(20) خط أنابيب العادم: يمكن توصيله بأنابيب العادم وفقًا لمتطلبات المختبر، وهو مقاوم للأحماض والقلويات

(21) الجهاز متوافق مع العديد من الدوارات ذات الوظائف المختلفة، ويمكنه تحديد نوع الدوار وعدد أوعية الهضم تلقائيًا، ومطابقة برامج الهضم تلقائيًا. تعتمد الأداة تصميمًا خفيف الوزن، وسهل التشغيل، ويمكنها تحميل وتفريغ الدوارات بأمان بدون منصة تحميل ميكانيكية.

(22) للسلامة، بما في ذلك آلية تحرير الضغط. مجهزة بنظام مراقبة ضغط الوعاء الكامل، ومراقبة الضغط في كل وعاء هضم في الوقت الحقيقي. يحتوي كل وعاء هضم على العديد من أجهزة الحماية من الضغط الزائد، والتي تقوم تلقائيًا بتحرير الضغط عند الضغط الزائد.

(23) القابس القياسي الأوروبي: 220 فولت ± 10% من مصدر الطاقة الرئيسي المجهز بقابس قياسي "أوروبي".

(24) يمكن استخدام الأحماض التالية: HNO3، HCl، HF، H2SO4، H3PO4، إلخ.

معلمات نظام التحكم ：

(1) نظام التحكم في درجة الحرارة: يستخدم مستشعرات الأشعة تحت الحمراء غير المتصلة، والتحكم الدقيق في درجة الحرارة وعدم وجود خطأ، باستخدام مستشعرات الأشعة تحت الحمراء ذات الموجة الطويلة عالية الدقة؛ الكشف والتحكم وعرض درجة حرارة وعاء تفاعل الهضم بالميكروويف ومنحنياته في الوقت الفعلي؛

*(2) نطاق التحكم في درجة الحرارة: 0~350 درجة مئوية؛ دقة التحكم في درجة الحرارة: ±0.1 درجة مئوية؛ درجة حرارة التشغيل الفعلية 300 درجة مئوية أو أقل.

*(3) القدرة على التحكم في درجة الحرارة: وظيفة تسخين المعدل.

*(4) نظام التحكم في الضغط: يستخدم طريقة التحكم في الضغط بدون اتصال، مع التحكم الدقيق في الضغط وعدم وجود خطأ. الكشف في الوقت الحقيقي والتحكم وعرض ضغط ومنحنيات وعاء تفاعل الهضم بالموجات الدقيقة؛

* (5) نطاق التحكم في الضغط: نطاق التحكم: 0-15 ميجا باسكال، دقة التحكم في درجة الحرارة ± 0.01 ميجا باسكال؛ الضبط التلقائي/إيقاف انبعاث الميكروويف والتنبيه التلقائي عند الضغط الزائد؛ ومجهز أيضًا بنظام مراقبة ضغط الوعاء الكامل، ومراقبة ضغط كل وعاء هضم في الوقت الفعلي، يحتوي كل وعاء هضم على أجهزة حماية متعددة من الضغط الزائد، ويطلق الضغط تلقائيًا عند الضغط الزائد.

نظام مراقبة غير طبيعي: قادر على المراقبة في الوقت الحقيقي للحالات غير الطبيعية لأوعية التفاعل والإنذار التلقائي وقطع الموجات الدقيقة.

UPS: مصدر طاقة غير منقطع، مع طاقة كافية لإكمال دورة هضم واحدة (تيارية).

معلمات سفينة التفاعل:

(1) 、 الأوعية قابلة لإعادة الاستخدام، ولا تحتوي على مكونات يمكن التخلص منها، وهي مقاومة للانفجار.

*(2)، درجة الحرارة القصوى ≥350 درجة مئوية، الحد الأقصى للضغط ≥1500 رطل لكل بوصة مربعة؛ درجة حرارة التشغيل 300 درجة مئوية.

(3)، مادة الوعاء الداخلي: مادة PTFEM معدلة (TFM) ；

(4) مادة وعاء التفاعل الخارجي: مصنوعة من مادة بوليمر PEEKinert المقواة بالألياف، أوعية خارجية مقاومة للانفجار، مادة مقاومة للتآكل من المذيبات الحمضية المستخدمة، مقاومة للانفجار، قطعة تدعم الغسيل بالماء لسهولة التنظيف. مقاومة الضغط ≥20 ميجابايك.*

(5) مادة وعاء التفاعل الداخلي وحجم التفاعل: الحجم: 70 ملاند 100 مل الوعاء الداخلي، مصنوع من مادة TFM المستوردة، مقاوم للأحماض، مقاوم للقلويات، مقاوم للمذيبات العضوية، مقاوم لحمض الهيدروفلوريك، لا يحتوي على مكونات معدنية، يمكن تنظيفه عن طريق نقع الحمض. الحد الأقصى للضغط ≥4MPa

*(6)、سعة معالجة دفعات الأوعية الدموية ذات الضغط العالي: 20 عينة/دفعة

(7)، دوار الهضم: الحد الأقصى لضغط العمل للأداة 4MPa، الحد الأقصى لدرجة حرارة العمل 250 درجة مئوية. أوضاع الدوار: ≥20 موضع
