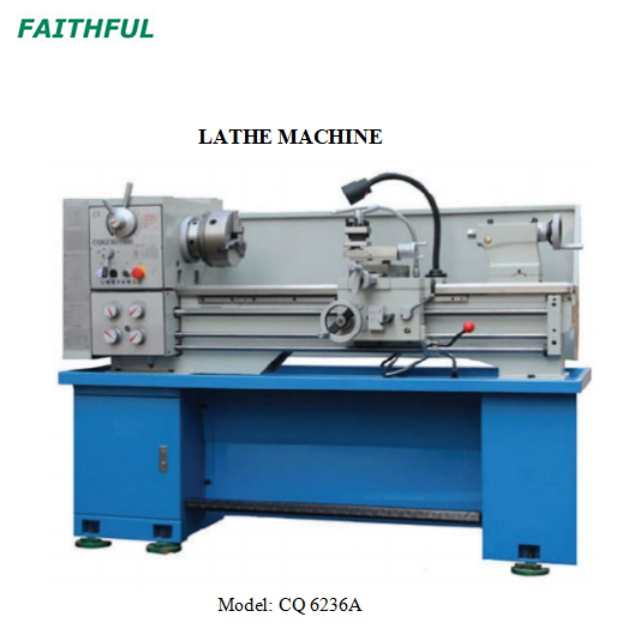

آلة مخرطة

تأرجح فوق سرير الآلة

360mm

تأرجح فوق الشريحة المتقاطعة

210mm

المسافة بين المراكز

750mm

تحول طول

700-750mm

عرض السرير

218-260mm

العمل المغزل

قطر المغزل في المحمل الأمامي

60 مم

تجويف المغزل والأنف

35/38mm

تجويف تفتق حسب DIN 228 (تقصر)

MT-5/MT-3/MT-6/MT-4

الأعلى. قطر لوحة الوجه وقرص التثبيت

315mm

أداة الشريحة

دليل طول النقل

350-365

تخرج من المقياس الطولي على عجلة اليد مربع المئزر

0.2mm

عبور الشريحة السفر

140mm

تخرج من المقياس في Cross Slide Spindle

0.025mm

عرض الانزلاق المتقاطع

118-140mm

مركب الشريحة السفر

68-100 مم

تخرج المقياس على مغزل الشريحة المركب

0.05mm

عرض الشريحة العليا

110mm

Tailstock مع عجلة اليد

سكتة Quill

100-120mm

قطر الأكمام المركزية

50mm

مقبس تفتق DIN 228

My3

التخرج على الأكمام المركز

1mm

حلقة النطاق في مغزل الأسهم الذيل ، مقياس

0.05mm

تخرُّج

السفر عبر: =

10mm

عدد مدى السرعة

2x8

نطاق السرعة أ:

(50-350) سرعات القس/دقيقة

نطاق السرعة ب

(250-2000) القس/دقيقة 8 السرعة

ملاعب الخيط مع تغيير المعدات القياسية مجموعة مؤشرات الترابط

4-76 T.P.I أو 4-56 TPI

جميع المواضيع المترية الموحدة يمكن تحديدها باستثناء

0.45 و 405mm 0.25-16mm

برغي الرصاص

6 مم

مستوى الطاقة الصوتية حسب الدين

45635-16MAX 93 ديسيبل (أ)
